Qu'est-ce que les systèmes solaires PV (photovoltaïques) hors réseau

Introduction brève

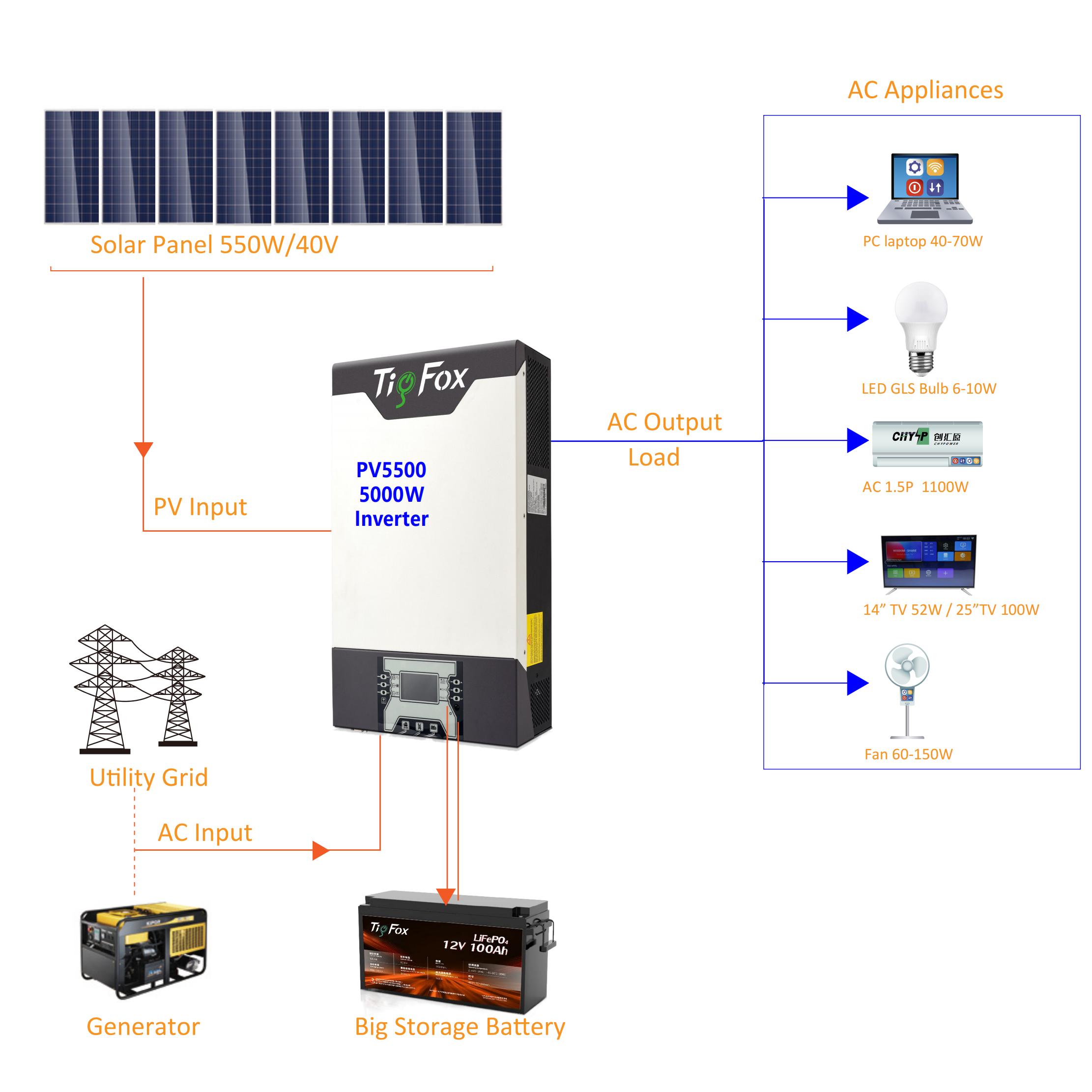

Le système de génération d'énergie solaire hors réseau se compose généralement d'un tableau photovoltaïque composé de cellules solaires, d'un contrôleur de charge et de décharge solaire, d'un pack de batteries, d'un onduleur hors réseau, d'une charge en courant continu (CC) et d'une charge en courant alternatif (CA), etc. Le tableau photovoltaïque convertit l'énergie solaire en énergie électrique sous l'effet de la lumière, fournit de l'énergie à la charge via le contrôleur de charge et de décharge solaire, tout en rechargeant le pack de batteries ; lorsque la lumière n'est pas disponible, le pack de batteries alimente la charge CC via le contrôleur de charge et de décharge solaire. En même temps, la batterie doit fournir directement de l'énergie à l'onduleur autonome, qui convertira cette énergie en courant alternatif pour alimenter la charge AC.

Contactez-nous pour obtenir le système solaire pour vos projets.

Facteurs de configuration

Facteurs à prendre en compte dans la conception des systèmes de génération d'énergie solaire :

1. Où est utilisé le système d'énergie solaire ? Quelle est la radiation solaire dans la région ?

2. Quelle est la puissance de charge du système ?

3. Quelle est la tension de sortie du système, CC ou CA ?

4. Combien d'heures le système doit-il fonctionner chaque jour ?

5. En cas de temps pluvieux sans soleil, combien de jours le système doit-il fournir de l'énergie continuellement ?

6. La nature de la charge, purement résistive, capacitive ou inductive, quelle est la courant de démarrage ?

Composition du système

- Module de cellule solaire

Selon les différents besoins des utilisateurs en matière de puissance et de tension, les modules de cellules solaires peuvent être utilisés individuellement ou plusieurs modules de cellules solaires peuvent être connectés en série (pour répondre aux exigences de tension) et en parallèle (pour répondre aux exigences de courant) pour former un tableau d'alimentation fournissant une plus grande puissance. Les modules de cellules solaires ont les caractéristiques d'une puissance spécifique à l'aire élevée, d'une durée de vie longue et d'une grande fiabilité. Au cours de la durée de vie de 20 ans, la baisse de la puissance de sortie n'excède généralement pas 20 %. En fonction des variations de température, le courant, la tension et la puissance des composants de la batterie varient également, il est donc nécessaire de prendre en compte le coefficient de température négatif de la tension lors de la conception des composants en série.

- Contrôleur de charge et décharge solaire

Le contrôleur de charge et de décharge solaire est également appelé "contrôleur photovoltaïque". Dans les endroits où les différences de température sont importantes, le régulateur photovoltaïque devrait avoir la fonction de compensation de température. Configurer un régulateur photovoltaïque approprié en fonction du niveau de tension CC du système et de la puissance du module de cellules solaires. Les régulateurs photovoltaïques communs ont des niveaux de tension différents de DC12V, 24V, 48V, 110V et 220V.

- Batterie solaire

Sa principale tâche est de stocker l'énergie afin d'assurer la consommation de puissance de charge la nuit ou par temps pluvieux. Le nombre de connexions en série et en parallèle des batteries peut être configuré en fonction des exigences du niveau de tension continue du système. Lorsque les batteries sont connectées en série et en parallèle, il convient de suivre les principes du même modèle, de la même spécification, du même fabricant, de la même série, et d'installation et d'utilisation simultanées.

Contactez-nous pour obtenir les bonnes batteries pour votre système

- Onduleur hors réseau

L'onduleur hors réseau est l'un des composants de base du système de génération d'énergie solaire hors réseau, qui est responsable de la conversion de l'énergie électrique continue en énergie alternative pour les charges AC. Afin d'améliorer les performances globales du système de génération photovoltaïque et d'assurer le bon fonctionnement à long terme de la centrale, l'indice de performance de l'onduleur est très important. Le type d'onduleur est choisi en fonction des caractéristiques de la charge (comme résistive, inductive ou capacitive) et de la puissance de la charge.

Contactez-nous pour obtenir l'onduleur solaire approprié

Avantage

Comparé aux systèmes de production d'électricité thermique couramment utilisés, les avantages de la production d'énergie photovoltaïque solaire sont principalement reflétés dans :

- Pas de risque d'épuisement ;

- Sûre et fiable, sans bruit, sans rejet de pollution, propre (sans pollution) ;

- N'est pas limitée par la répartition géographique des ressources, et peut tirer parti des toits des bâtiments ;

- La production d'électricité sur site peut être générée sans consommer de carburant ni installer de lignes de transmission;

- Haute qualité énergétique;

- La période de construction est courte, et le temps passé à obtenir de l'énergie est réduit.

APPLICATIONS

- Petit approvisionnement en électricité allant de 10 à 100W, comme l'éclairage, la télévision, les cassettes, etc.;

- Système de production d'électricité connecté au réseau sur le toit des maisons de 3 à 15 kW;

- Pompe solaire;

- Système photovoltaïque pour téléphone rural à modulation de fréquence;

- Petite machine de communication;

- Approvisionnement en énergie GPS pour les soldats;

- Groupes électrogènes d'urgence;

- Centrale photovoltaïque : centrale photovoltaïque indépendante de 10KW à 50MW ;
